5SQ XC7S25A FPGAボード 技術資料

このページでは、本製品の回路図・外形図・ピン情報などの技術資料を公開しています。

製品フォト

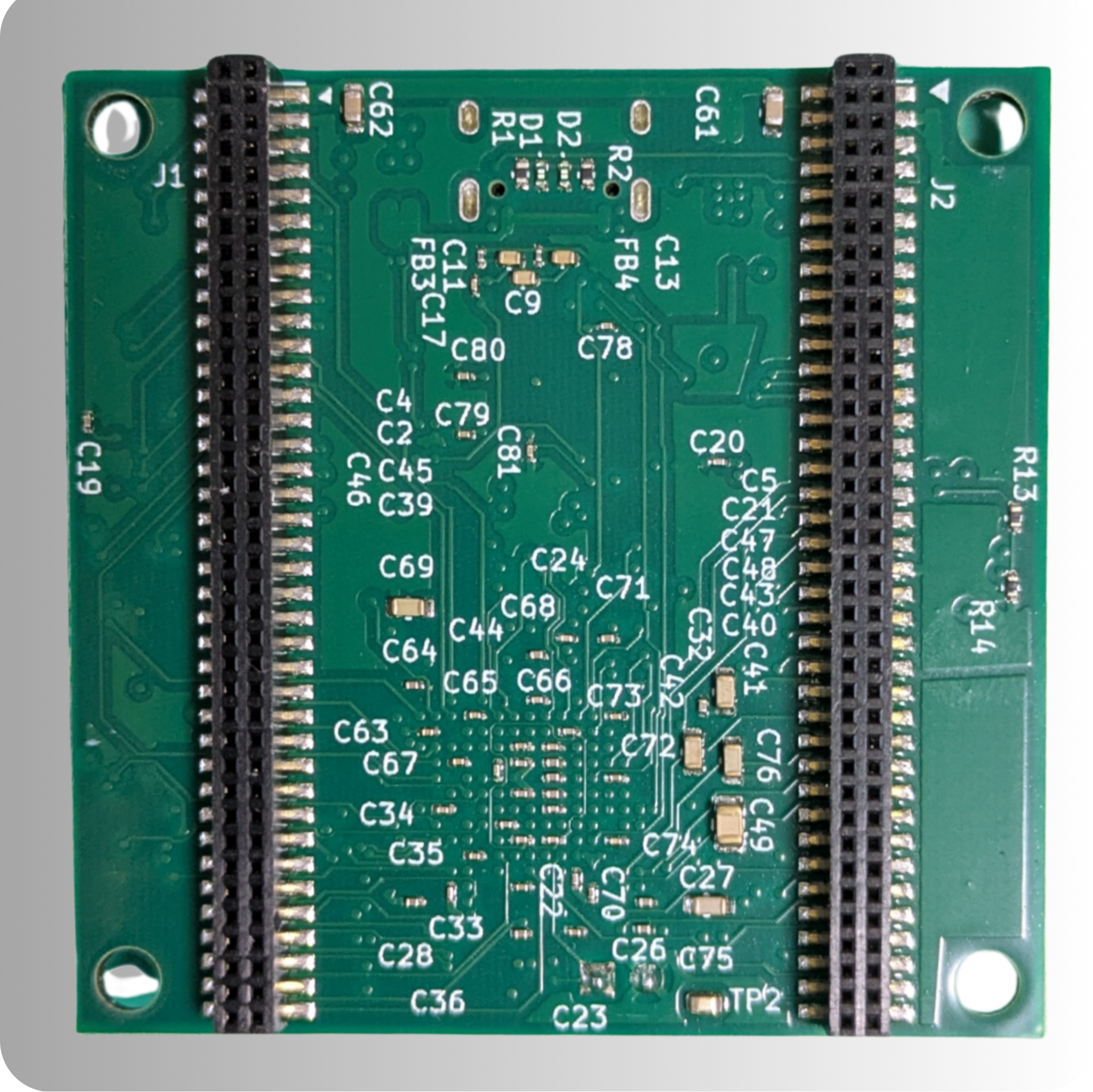

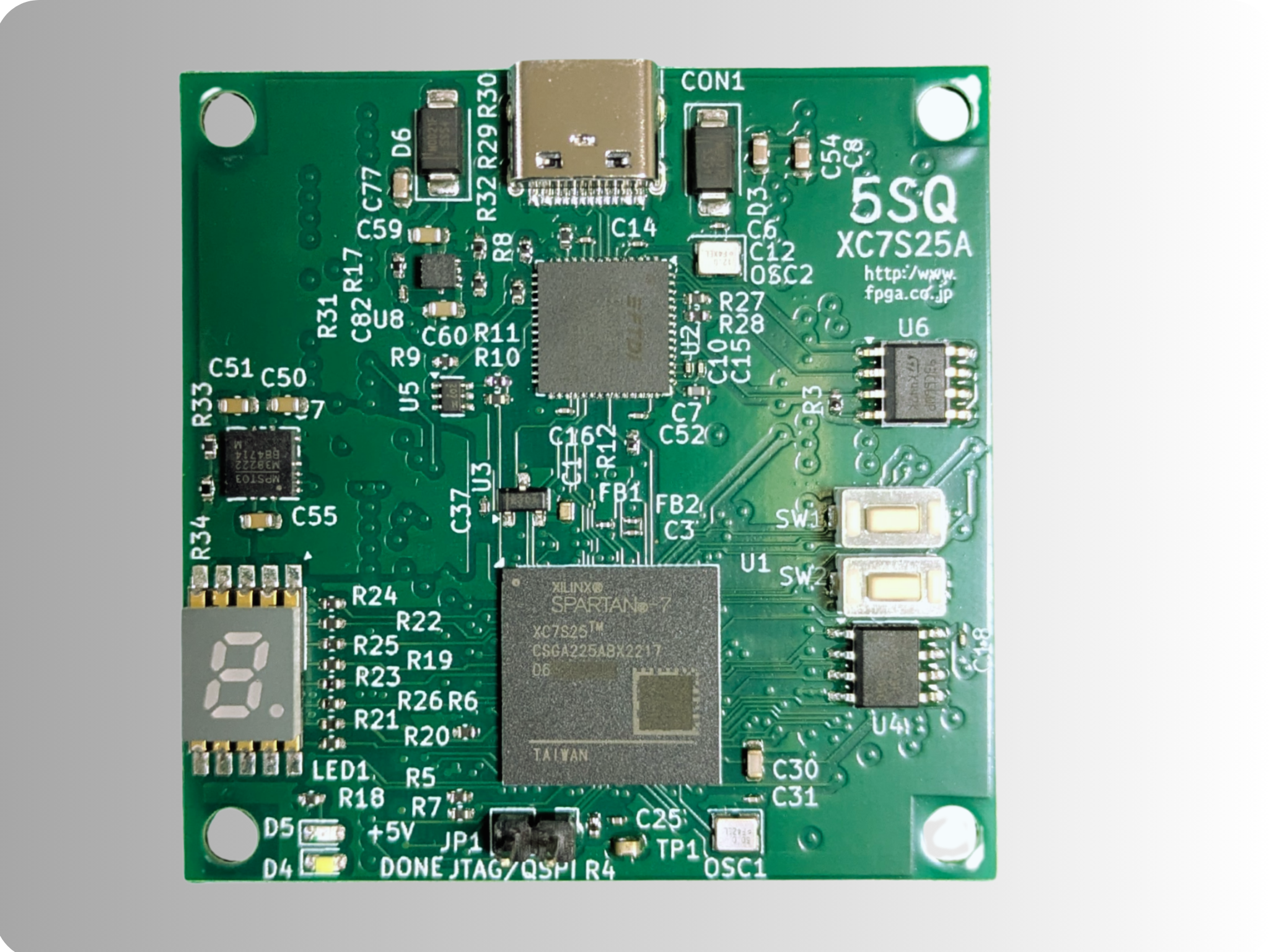

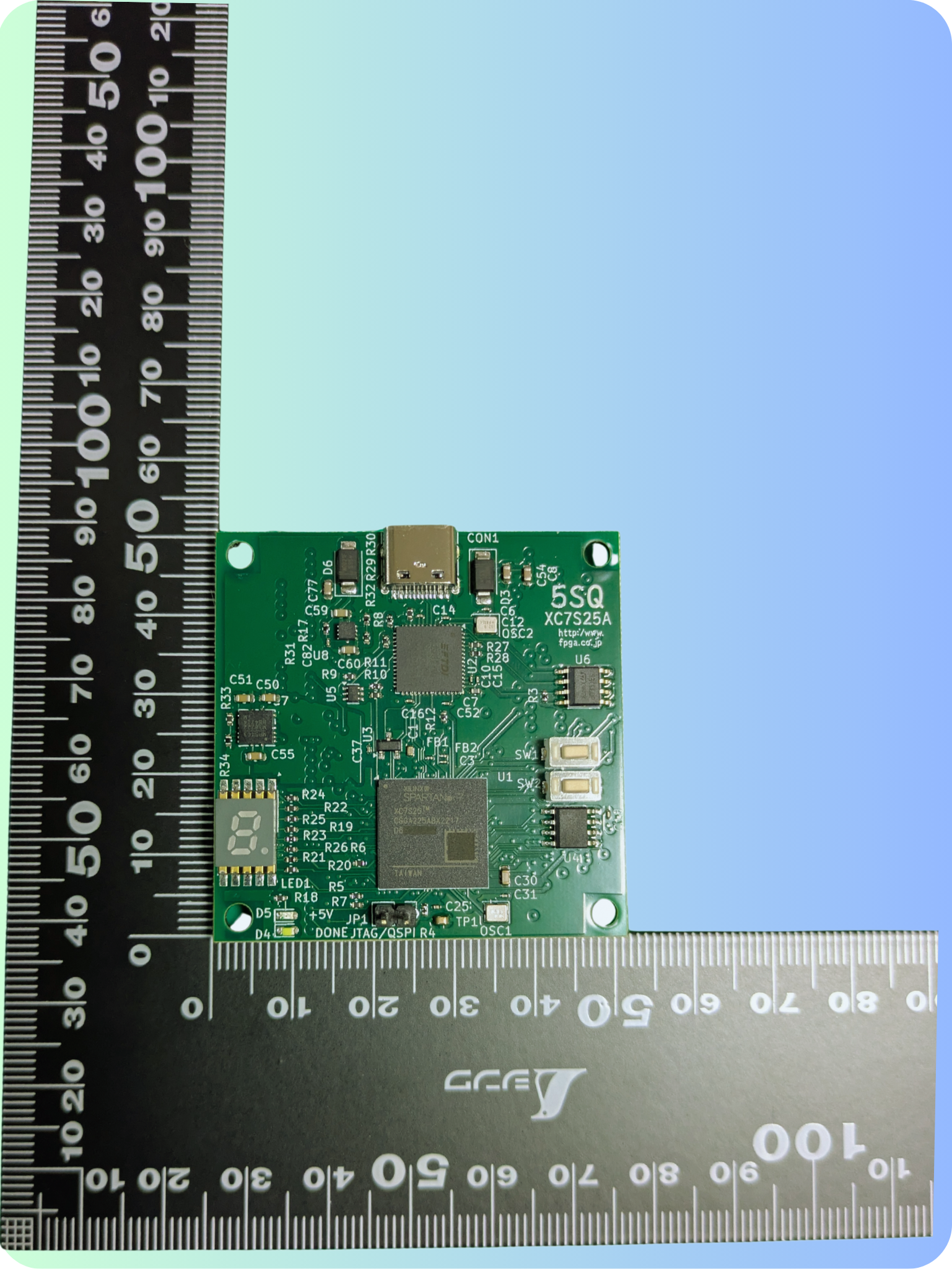

表面 ウラ面 サイズ

購入ページ

5SQ XC7S25A FPGAボードは以下のページから購入できます：
▶ 購入はこちら

仕様

5cm X 5cm FPGAボード

FPGA デバイス　AMD(XILINX) XC7S25-1CSGA225I

USB-TypeCコネクタ　JTAG/UART用

QSPI または、JTAGモードにて動作可能

1.27mm ピッチ　2X38ピン　ピンソケット　２個

FPGAに直結 ３．３VI/O　１３０本

設計ツール　Vivadoによる、直接ダウンロード可能

電源　５V　ピンソケットまたは、USB から給電

7SEG LED 1つ　プッシュスイッチ　２個

設計資料ダウンロード

回路図 (PDF) 外形図 (PDF) XDCファイル ピン配置CSVファイル J1ピンCSVファイル J2ピンCSVファイル

FPGA開発に必要なもの

5SQ FPGAボード

パソコン（Windows または　Ubuntu）

パソコンにつながるUSB-TypeCケーブル

無料開発ツール（Vivado)　登録後ダウロードできます

コネクタピン一覧

J1 コネクタ

ピン番号信号名役割
1VCC５V５V電源入力
2VCC５V５V電源入力
3+3V3３．３V電源出力
4/IOA0汎用I/O
5/IOA1汎用I/O
6/IOA2汎用I/O
7/IOA3汎用I/O
8/IOA4汎用I/O
9/IOA5汎用I/O
10/IOA6汎用I/O
11/IOA7汎用I/O
12/IOA8汎用I/O
13/IOA9汎用I/O
14/IOA10汎用I/O
15/IOA11汎用I/O
16/IOA12汎用I/O
17/IOA13汎用I/O
18/IOA14汎用I/O
19/IOA15汎用I/O
20/IOA16汎用I/O
21GNDグランド
22GNDグランド
23/IOA17汎用I/O
24/IOA18汎用I/O
25/IOA19汎用I/O
26/IOA20汎用I/O
27/IOA21汎用I/O
28/IOA22汎用I/O
29/IOA23汎用I/O
30/IOA24汎用I/O
31/IOA25汎用I/O
32/IOA26汎用I/O
33/IOA27汎用I/O
34/IOA28汎用I/O
35/IOA29汎用I/O
36/IOA30汎用I/O
37/IOA31汎用I/O
38/IOA32汎用I/O
39GNDグランド
40GNDグランド
41/IOA33汎用I/O
42/IOA34汎用I/O
43/IOA35汎用I/O
44/IOA36汎用I/O
45/IOA37汎用I/O
46/IOA38汎用I/O
47/IOA39汎用I/O
48/IOA40汎用I/O
49/IOA41汎用I/O
50/IOA42汎用I/O
51/IOA43汎用I/O
52/IOA44汎用I/O
53/IOA45汎用I/O
54/IOA46汎用I/O
55/IOA47汎用I/O
56/IOA48汎用I/O
57/IOA49汎用I/O
58+3V3３．３V電源出力
59GNDグランド
60GNDグランド
61/IOA50汎用I/O
62/IOA51汎用I/O
63/IOA52汎用I/O
64/IOA53汎用I/O
65/IOA54汎用I/O
66/IOA55汎用I/O
67/IOA56汎用I/O
68/IOA57汎用I/O
69/IOA58汎用I/O
70/IOA59汎用I/O
71/IOA60汎用I/O
72/IOA61汎用I/O
73/IOA62汎用I/O
74/IOA63汎用I/O
75/IOA64汎用I/O
76/IOA65汎用I/O

J2 コネクタ

ピン番号信号名役割
1RX_P差動入力 +
2RX_N差動入力 -
1VCC5V5V電源入力
2VCC5V5V電源入力
3+3V33.3V電源出力
4/IOB0汎用I/O
5/IOB1汎用I/O
6/IOB2汎用I/O
7/IOB3汎用I/O
8/IOB4汎用I/O
9/IOB5汎用I/O
10/IOB6汎用I/O
11/IOB7汎用I/O
12/IOB8汎用I/O
13/IOB9汎用I/O
14/IOB10汎用I/O
15/IOB11汎用I/O
16/IOB12汎用I/O
17/IOB13汎用I/O
18/IOB14汎用I/O
19/IOB15汎用I/O
20/IOB16汎用I/O
21GNDグランド
22GNDグランド
23/IOB17汎用I/O
24/IOB18汎用I/O
25/IOB19汎用I/O
26/IOB20汎用I/O
27/IOB21汎用I/O
28/IOB22汎用I/O
29/IOB23汎用I/O
30/IOB24汎用I/O
31/IOB25汎用I/O
32/IOB26汎用I/O
33/IOB27汎用I/O
34/IOB28汎用I/O
35/IOB29汎用I/O
36/IOB30汎用I/O
37/IOB31汎用I/O
38/IOB32汎用I/O
39GNDグランド
40GNDグランド
41/IOB33汎用I/O
42/IOB34汎用I/O
43/IOB35汎用I/O
44/IOB36汎用I/O
45/IOB37汎用I/O
46/IOB38汎用I/O
47/IOB39汎用I/O
48/IOB40汎用I/O
49/IOB41汎用I/O
50/IOB42汎用I/O
51/IOB43汎用I/O
52/IOB44汎用I/O
53/IOB45汎用I/O
54/IOB46汎用I/O
55/IOB47汎用I/O
56/IOB48汎用I/O
57/IOB49汎用I/O
58+3V33V電源出力
59GNDグランド
60GNDグランド
61/IOB50汎用I/O
62/IOB51汎用I/O
63/IOB52汎用I/O
64/IOB53汎用I/O
65/IOB54汎用I/O
66/IOB55汎用I/O
67/IOB56汎用I/O
68/IOB57汎用I/O
69/IOB58汎用I/O
70/IOB59汎用I/O
71/IOB60汎用I/O
72/IOB61汎用I/O
73/IOB62汎用I/O
74/IOB63汎用I/O
75GNDグランド
76/PROG_BFPGAプログラム入力
